卡套角式針型閥用途及優點
用途:卡套角式針型閥通常安裝于拆卸方便、連接緊固儀表測量管路系統中作開啟或切斷管路作用。是一種可以精確調整的閥門，密封性能好，一般適用于垂直的2條管道末端。較小流量，較高溫高壓的氣體或者液體的介質，也適合與壓力表配合使用。
優點:卡套角式針型閥又名角式截止閥、角式儀表閥,安裝拆卸方便、連接緊固,是儀表測量管路系統中作開啟或切斷管路作用。
卡套角式針型閥技術規范
卡套角式針型閥制造標準
☆GB/T 12224-1989，JB/T 7747-1995；
☆連接形式：卡套式；
☆結構特征：錐螺紋密封；
☆閥門檢驗和試驗：GB/T 13927-1992。
卡套角式針型閥零部件材料
型號TYPE
閥體 BODY
接頭 TIE-IN
閥桿 VALVE HANDLE
螺帽 SCREW CAP
填料 PACKING
J91H-64
20#
2Cr13
柔性石墨、四氟 Leslble graphite
J91W-64P
304SS
W91W-64R
316SS
卡套角式針型閥試驗標準
試驗項目TESTITEM
壓力值PRESSURE VALVE
公稱壓力 Nominal Pressure
6.4
殼體試驗 Shell Test
9.6
密封試驗 Test
7.0
氣壓試驗 Air Pressure Test
0.9
適用溫度 Suitable Temperatue
≤180℃
適用介質 Suitable Medium
水、蒸汽、油品等Water,Steam,Oilgoods

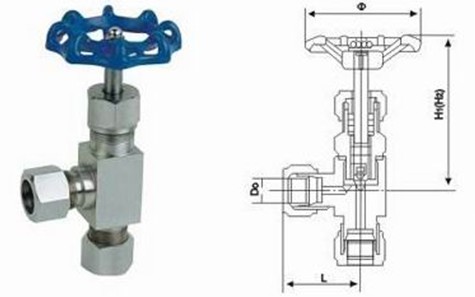

卡套角式針型閥結構圖
卡套角式針型閥連接尺寸
Do
D1
L
H
Φ8
Φ70
38
92
Φ10
Φ12
39
Φ14
40
94
Φ18
Φ80
42
100
正鋼溫馨提示：1、請在訂貨時提供詳細型號、壓力、口徑、材質、介質、溫度、交貨地、交貨時間。2、對針型閥的連接方式：可選用螺紋（內螺紋或外螺紋）法蘭式，焊接式等。3、正鋼專業為您打造適合您的針型閥產品，歡迎您的來電（☏:400-6868-625）或瀏覽正鋼官方網站http://www.jennith.cn
